Камеры сборные КСО-298МР, КСО-298мМР

Камеры сборные одностороннего обслуживания серии КСО-298МР, КСО-298мМР на номинальное напряжение 6 и 10 кВ переменного трехфазного тока частоты 50 Гц предназначены для распределительных устройств сетей с изолированной или заземленной через дугогасительный реактор нейтралью.

КСО применяются в закрытых распределительных устройствах общепромышленного назначения. Они также могут применяться в электроустановках с частыми коммутационными операциями, так как укомплектованы вакуумными выключателями.

Соответствует ТУ BY 190095029.010-2006.

КСО комплектуются из камер КСО, соединенных между собой по функциональному назначению, изготовленных по заказу в соответствии с опросным листом. Камеры КСО выполняются по схемам главных электрических цепей. В части схем вспомогательных цепей камеры КСО выполняются по схемам в соответствии с заказом.

В состав КСО входят камеры, необходимые для выполнения соответствующих присоединений: линия, ввод, секционные выключатели, измерительные трансформаторы напряжения и т.д. в зависимости от функционального назначения распределительного устройства. Количество камер, их типоисполнение и схемы вспомогательных цепей оговариваются опросными листами. При двухрядном расположении камер для соединения главных цепей по сборным шинам применяются шинные мосты без разъединителей и с разъединителями.

В камерах КСО предусмотрены блокировки, необходимые для безопасной работы изделия.

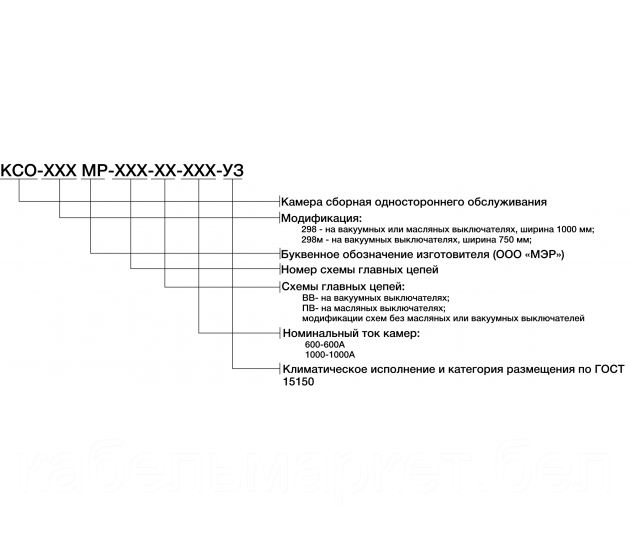

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
