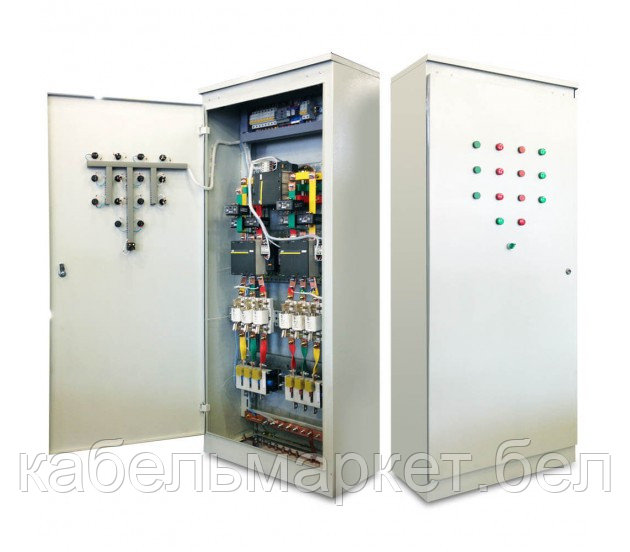

Вводно-распределительные устройства ВРУ-1МР

Вводно-распределительные устройства (ВРУ) служат для приема электроэнергии от питающих линий электропередач, а также для пропорционального распределения и учета потребляемой энергии внутри самой сети. ВРУ играют роль своеобразного разделителя между поставщиком энергии и потребителем и помогают вести взаиморасчеты: все сети за вводным устройством эксплуатируются исключительно потребителями.

Наибольшую распространенность во всех сферах сегодня получили ВРУ одностороннего обслуживания. Такие ВРУ устанавливаются около стены спецпомещения или монтируются в ее толщу. Доступ к устройству открыт только с одной – лицевой – стороны. Шкафы подобной конструкции требуют меньше пространства для обслуживания.

Вводно-распределительные устройства ВРУ-1МР предназначены для приема, распределения и учета электроэнергии в сетях 380/220В трехфазного переменного тока частотой 50 Гц, а также для защиты линий при перегрузках и коротких замыканиях.

Вводно-распределительные устройства комплектуются из панелей одностороннего обслуживания и могут быть однопанельными и многопанельными. Соответствует ТУ BY 190095029.002-2006.

Панели ВРУ-3MP разработаны для замены панелей ВРУ-1MP и отличаются улучшенной компоновкой, меньшими габаритами, весом и металлоемкостью. Ошиновка ВРУ выдерживает без повреждений ударный ток короткого замыкания 10 кА.

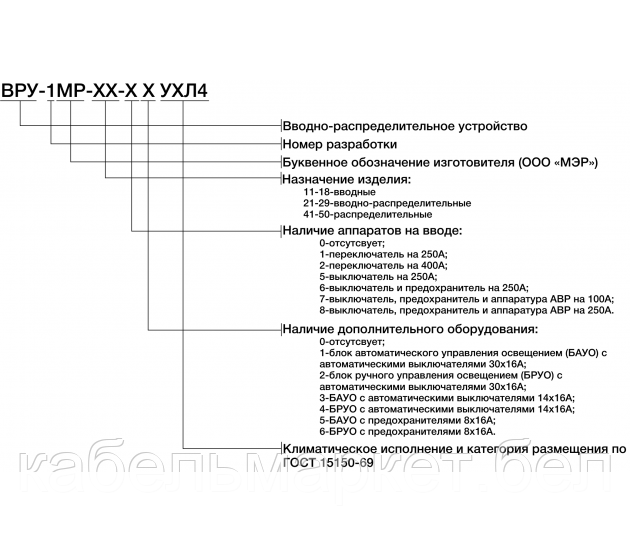

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
